News
SCHURTER Baureihe TTS , 07.04.2022
Berührungslose Taster und Schalter im Edelstahlgehäuse mit RGB-Ringbeleuchtung
Die berührungslosen Taster und Schalter der neuen SCHURTER-Baureihe TTS sind vielseitig einsetzbar. Sie eignen sich in öffentlichen Bereichen etwa für Türen, Parksysteme oder im Sanitärbereich. Sie sind so programmiert, dass die Erfassungsdistanz 60 bis 0.05 mm beträgt. So ist sichergestellt, dass beim Wischen über die Oberfläche z.B. beim Reinigen kein Schaltsignal ausgelöst wird. Die Baureihe TTS bietet zudem eine sehr hohe Zuverlässigkeit. Die Lebensdauer beträgt mehr als 20 Mio. Schaltzyklen.
Datenblatt (619 KB) topHochstromdrossel DKIV-1 in vertikaler Ausführung , 27.01.2022
Stromkompensierte Drossel für 1-Phasen-Hochstromanwendungen
Die neue Serie DKIV-1 ist für 1-Phasen-Anwendungen bei Nennströmen von 10 A bis 50 A ausgelegt. Trotz der hohen Ströme benötigt die stehende Drossel nur eine kleine Stellfläche auf der Leiterplatte. Dadurch wird ein kompakter Aufbau mit hoher Leistung möglich. Die stromkompensierten Drosseln sind kompakt und leicht. Die Kontaktierung erfolgt mittels Durchsteckkontakten (THT). Die stromkompensierten Drosseln DKIV-1 entsprechen der Norm IEC 60938. Mit einer Nennspannung von 300 VAC oder 450 VDC sind sie für fast jede Anwendung geeignet.Die DKIV-1-Serie ist für Stromstärken von 10 bis 50 A, 300 VAC gemäss IEC und UL und 10 bis 50 A, 250 VAC gemäss CSA zertifiziert. Die Drosseln verfügen über ENEC- und cURus-Zulassungen.
Datenblatt (1.748 KB) topPulsfeste SCHURTER-Sicherung UMT-W , 12.06.2020
SMD-Keramiksicherung mit superträger Auslösecharakteristik
Mit der UMT-W bringt SCHURTER eine pulsfeste SMD-Keramiksicherung mit superträger Auslösecharakteristik auf den Markt, welche sich in besonders anspruchsvollen Anwendungen als Fail Safe Device eignet. Die quaderförmige (5.3 x 16 mm), extrem kompakte, in fünf Nennströmen von 5 A bis 20 A erhältliche SMD-Sicherung erreicht Nennspannungen von bis zu 125 V, sowohl AC wie auch DC, bei einem Ausschaltvermögen von bis zu 1000 A. Dies bei einer für SMD Sicherungen einzigartigen superträgen und eng definierten Auslösecharakteristik. Die SCHURTER UMT-W empfiehlt sich überall dort, wo hohe Einschaltströme (z.B. Motorsteuerungen) fliessen. Besonders eignet sich die UMT-W bei Anwendungen mit besonders grossen Kabellängen (z.B. Avionics), welche primär durch eine elektronische Absicherung geschützt werden. Fällt diese elektronische Absicherung aus, oder verrichtet seine Aufgabe nicht in korrekter Weise, dann übernimmt die UMT-W als Fail Safe Device und überführt das System in einen sicheren stromlosen Zustand. Durch die präzisen Schmelzzeiten der UMT-W, welche auch für den vierfachen Nennstrom einen eng definierten min/max Korridor garantiert, können robuste selektive Sicherheitskonzepte in Kombination mit einer elektronischen Absicherung realisiert werden. Die UMT-W-Sicherung ist ein COTS+-Produkt. Das + steht für erweiterte Sicherungs-Qualifikationstests (z.B. AEC-Q200), die allen SCHURTER Endkunden zur Verfügung stehen, und von hoch kontrollierten Fertigungsprozessen. Bei höheren Ansprüchen an die Zuverlässigkeit bietet SCHURTER auf Anfrage auch visuelle Inspektion gemäss MIL-PRF 55342, unterschiedliche Arten von Up-Screenings (Burn-In) sowie ausführliche Testreports an.
Datenblatt (402 KB) topIEC-LOCK C13 - neue gewinkelte Bauformen lieferbar, 29.04.2019
Vier verschiedene Ausführungen ermöglichen eine zielgerichtete platzsparende Leitungsführung
Für das patentierte IEC-LOCK-Geräteanschluss-System stehen ab sofort auch C13-Gerätestecker in rechts gewinkelter Bauform zur Verfügung. Zur optimalen Leitungsführung kann zwischen vier Varianten mit Leitungsabgang RECHTS, LINKS, OBEN, UNTEN gewählt werden.
Mehr Informationen (1.12 MB) topSCHURTER IEC-Gerätesteckdose 4710-5 , 21.02.2019
Gerätesteckdose Typ J mit IDC-Technik und Lichtleiterführungen für intelligente PDUs
Die neuen 16 A-Gerätesteckdosen der Serie 4710-5 verfügen über passgenaue, integrierte Führungen für Lichtleiter. Bis zu vier optional erhältliche Lichtleiter lassen sich hierbei über LEDs auf der Leiterplatte einsetzen. Durch sie erhält der verantwortliche Techniker exakt jene Informationen, die er sich wünscht. Die Ansteuerung der LEDs ist hierbei frei konfigurierbar. Um einem Schaden vorzubeugen, sind die Lichtleiter als notwendiges Zubehör zu bestellen und sollen erst nach der Verdrahtung der Dosen in die Verteilerleiste eingesteckt werden. Besonders effizient ist der Einsatz der IDC-Anschlüsse. Dank ihnen lassen sich mehrere Dosen in einem einzigen Schritt schnell und zuverlässig verdrahten. Diese hocheffiziente Form der Verdrahtung bietet eine massgebliche Zeit- und Kostenreduktion. Für eine individuelle Speisung und Statusindikation ist der Phasenkontakt als Leiterplattenanschluss ausgeführt. Auf Wunsch können diese auch als Steck- oder Lötanschluss konfiguriert werden. Um eine noch bessere optische Unterscheidung der einzelnen Dosen zu gewährleisten, bietet SCHURTER die Steckdosen in Schwarz, Weiss und Grau an. Die Serie 4710-5 ist in zwei Versionen erhältlich: along und cross. Je nach Design der Verteilliste und der Anordnung der Dosen macht es Sinn, mehrere Dosen vertikal (along) oder horizontal (cross) hintereinander zu platzieren. Entsprechend dieser Ausrichtung sind dann auch die Orientierung der Anschlüsse. Um nicht ungewollt ein falsches Kabel auszuziehen, bieten die neuen Dosen das V-Lock Auszugsicherungssystem. Die Schnapp-Montage der 4710-5 ist für Plattendicken von 1.0 bis 3.0 mm ausgelegt. Standardausführungen sind in 1.5 und 2.0 mm erhältlich.
Mehr Informationen (526 KB) topSCHURTER Chip-Sicherung UAI 1206 , 20.02.2019
Neue puls- und temperaturfeste SMD-Sicherung
Gewöhnliche Sicherungen haben ein Gedächtnis. Werden sie pulsförmigen Stromspitzen und hohen Temperaturschwankungen ausgesetzt, so verändern sich ihre Eigenschaften. Jeder Puls macht sie einen Hauch schwächer, jede Temperaturschwankung etwas anfälliger. Nicht so bei der SCHURTER UAI 1206. Dank dem speziellen Sicherungsaufbau konnte die Festigkeit gegenüber Strompulsen kleiner dem Schmelzintegral (I2t) massiv erhöht werden. Ein Derating im üblichen Ausmass findet bei der UAI 1206 praktisch nicht statt. Die ausgeklügelte Konstruktion des Sicherungskörpers dämpft zudem Temperaturschwankungen in hohem Masse. Die SCHURTER UAI 1206 ist darüber hinaus hermetisch dicht gegenüber Vergussmasse. Diese neue Chip-Sicherung, die in zwei Versionen mit Nennströmen von 5.3 A und 7.5 A angeboten wird, wurde speziell für Automotive-Anwendungen entwickelt. Die SCHURTER UAI 1206 erfüllt sämtliche Anforderungen gemäss AEC-Q200. Sie bietet sich aber auch überall dort an, wo maximale Pulsfestigkeit, thermische Widerstandsfähigkeit und hohe mechanische Belastungen aufeinander treffen.
Mehr Informationen (333 KB) topGerätestecker-Kombielement DG12 , 15.02.2019
Kompakter Gerätestecker mit Schutzschalter und Filter
Die neue Gerätestecker-Filterserie DG12 von SCHURTER kombiniert einen IEC-Gerätestecker mit einem Geräteschutzschalter TA35 und einem Netzfilter und optionalem IP-Schutz. Den DG12 gibt es für nahezu jede Montagevariante mit Schnapp- oder Schraubbefestigung. Zudem ist der Montageflansch für Schraubbefestigung in vertikaler oder horizontaler Anordnung erhältlich. Im DG12 ist ein zweipoliger Geräteschutzschalter des Typs TA35 integriert. Dieser kann mit einem Bimetall-Schaltpaket an einem oder zwei Polen ausgeführt werden und ist in fein abgestuften Nennströmen von 0.05 A bis 15 A erhältlich. Die Schaltwippe gibt es beleuchtet oder unbeleuchtet sowie in einer Vielzahl von Farben und Beschriftungen. Zusätzlich zum IP40 Schutz in der Standardausführung ist der DG12 in einer Variante mit IP67 gegenüber dem Gerät erhältlich. Ein Einsatz des DG12 in rauer Staub- oder Spritzwasser-Umgebung wird durch eine Haube für den Schutzschalter sowie Dichtraupen und vier Dichtungsschrauben zur Befestigung des Sockels gewährleistet. Die DG12-Baureihe ist für Stromstärken bis 10 A/250 VAC gemäss IEC-Norm und 15 A/125/250 VAC UL/CSA-Norm zertifiziert. Die Filterserie ist als Standard- oder Medical-Ausführung und für Schutzklasse I und II Anwendungen erhältlich. Für den Einsatz in Geräten, die eine besonders hohe Störfestigkeit erfordern sind Filterversionen mit erhöhter Induktivität erhältlich. Dazu gehören beispielsweise IT- oder Telecom-Systeme gemäss IEC 90650 und Medizingeräte gemäss IEC 60601-1. Die Serie ist kompatibel mit V-Lock-verriegelten Geräteanschlusskabeln.
Mehr Informationen (895 KB) topThermischer Geräteschutzschalter TA35 , 07.02.2019
Erweitertes Rating für UL-Anwendungen 277VAC
Mit der TA35-Serie bietet SCHURTER eine besonders vielseitige Generation von Geräteschutzschaltern mit einem erstmals erreichten UL-Rating von 277 VAC, dem nordamerikanischen Rating für Beleuchtungsanwendungen und andere netzgekoppelte 1-Phasen-Geräte. Sie sind in 1-, 2- oder 3-Pol-Versionen erhältlich. Es sind fein abgestufte Nennströme von 0.05 A bis 20 A für 1- und 2-polige, von 0.05 A bis 12 A für 3-polige Schutzschalter lieferbar. Eine optionale Schutzhaube bietet einen IP65-Schutz, der den Schalter für den Einsatz in rauen Umgebungen, die Staub und Spritzwasser ausgesetzt sind, geeignet macht. Die Schaltwippe kann mit oder ohne Beleuchtung in sechs Farben mit Standard-Bedruckungen oder kundenspezifischen Symbolen geliefert werden Die Schalter sind für eine effiziente Schnappmontage in Plattendicken von 1 bis 4 mm konzipiert und mit Steckanschlüssen (Quick-Connect) 6.3 x 0.8 mm bestückt. Anwendungen für die TA35 mit ihrem erhöhten Rating sind insbesondere die kommerzielle Beleuchtung und die Stromverteilung. Weitere typische Anwendungsbereiche sind Generatoren, Reinigungsgeräte, Laborgeräte für den chemischen und medizinischen Einsatz oder Maschinen für die Lebensmittelverarbeitung.
Mehr Informationen (982 KB) top"Neu im Vertriebsprogramm" , 24.04.2018
Innovative Verarbeitungswerkzeuge von RENNSTEIG
Die Firma Rennsteig fertigt mit neuen Technologien und Arbeitsverfahren aus hochwertige Materialien eine breite Auswahl professioneller Werkzeuge zur Kabelbearbeitung. Eine eigene Entwicklungsabteilung sorgt für zahlreiche Neu- und Weiterentwicklungen. Eine Reihe von Patenten sowie die Möglichkeit der Entwicklung und Fertigung kundenspezifischer Spezialwerkzeuge dokumentieren ebenfalls die Innovationsfähigkeit des Unternehmens.
Mehr Informationen (633 KB) top"Reflowable Thermal Switch" , 12.02.2018
Neuartige Temperaturschutzsicherung mit geringen Abmessungen bei hoher Belastbarkeit.
Beim RTS handelt es sich um einen besonders kompakten Temperaturschutz für Leistungshalbleiter in SMD-Technologie. RTS steht für "Reflowable Thermal Switch". Er wurde zum Schutz von hochintegrierter Leistungselektronik wie MOSFETs, ICs, IGBTs, Triacs, SCRs, usw. entwickelt. Vor der mechanischen Aktivierung lässt sich die neue Sicherung auf konventionellen Reflow-Lötanlagen mit Profilen bis 260°C löten. Im Anschluss an das Reflow-Lötverfahren erfolgt eine mechanische Aktivierung, welche den RTS auf eine Auslösetemperatur von 210°C sensibilisiert. Dies kann manuell oder vollautomatisiert geschehen. Im Gegensatz zu einer elektrischen Aktivierung ist die mechanische eindeutig und sofort durch den Operator visuell erkennbar. Sie benötigt somit auch keinen zusätzlichen dritten Aktivierungskontakt. Diese neuartige Temperaturschutzsicherung hat sehr geringe Abmessungen bei höchster Belastbarkeit. Der Reflowable Thermal Switch erfüllt sämtliche Anforderungen gemäss AEC-Q200 und MIL-STD.
Mehr Informationen (486 KB) topKonfigurierbarer Touch Display Schalter CDS1 , 17.01.2018
Intuitive Bedienbarkeit durch wenige, klar erkennbare Eingabemöglichkeiten
Maschinen vereinfachen unseren Alltag in vielerlei Hinsicht. Damit das aber auch reibungslos klappt, muss die Mensch-Maschine-Schnittstelle so einfach wie möglich gehalten sein. In der praktischen Anwendung zählen für den Maschinen- und Geräteentwickler noch andere Punkte wie ein schneller Design-In Prozess, standardisierte Schnittstellen und einfache kundenspezifische Anpassungen von Funkionalität, Design und Technik. SCHURTERs kapazitiver konfigurierbarer Touch Display Schalter CDS1 bietet eine Reihe von Funktionen. Die Benutzereingabe erfolgt über Fingerbewegungen, wie wir es von Smartphones gewohnt sind: Antippen, wischen oder rotieren. Darüber hinaus kann der Kunde jedem der fünf Softkeys Funktionen zuordnen. Einer der Softkeys bietet zusätzlich die Möglichkeit einer RGB-Farb-Hintergrundbeleuchtung mit unterschiedlichen Beleuchtungsmodi wie konstant, blinkend oder pulsierend.
Mehr Informationen (494 KB) topFederkraftklemme SC305 mit Kompressionskontakten , 15.03.2017
Leiterplattenkontaktierung ohne Stiftleisten
Bedingt durch das in der Klemme SC305 von METZ CONNECT integrierte Kontaktsystem entfallen die Stiftleisten, die Kontaktierung erfolgt direkt auf ein Leiterplatten-Pad, was Kostenvorteile durch Bauteileersparnis bedeutet. Dadurch reduzieren sich auch die Prozesskosten wie Lagerhaltung, Bestückung und das Handling. Es sind dabei keine Durchkontaktierungen oder Leiterplattenbohrungen erforderlich, somit bietet die gegenüberliegende Seite der Leiterplatte weiteren Platz für Elektronik. Dadurch lässt sich die Packungsdichte der Leiterplatte erhöhen. Das Handling der Federkraftklemme mit Kompressionskontakten ist einfach: Für die Kontaktierung genügt es, die beiden Gehäusehälften zusammenzufügen. Mit der Ausführung SL305 steht zusätzlich auch eine Variante mit Lötstiften für den Einsatzbereich Board-to-Board zur Verfügung.
Mehr Informationen (468 KB) topSicherungshalter FUS für Hochleistungsanwendungen , 15.03.2017
Staub- und wasserdichter Sicherungshalter IP67
Mit dem neuen FUS-Sicherungshalter baut SCHURTER die bereits sehr erfolgreiche FUL-Serie für Hochleistungsanwendungen aus und präsentiert den ersten staub- und wasserdichten Sicherungshalter mit Schutzgrad IP67 für besonders raue Anwendungen. Die Snap-in-Sicherungshalter garantieren eine schnelle und werkzeugfreie Montage. Die Sicherungsköpfe sind wahlweise mit Schlitz- oder Fingergrip-Verschluss erhältlich und können Sicherungen der Grössen 5 x 20 mm / 6.3 x 32 mm aufnehmen.
Mehr Informationen (400 KB) topTaster und Schalter CPS von SCHURTER , 14.03.2017
Taster und Schalter mit innovativer Sensortechnologie
SCHURTER bringt eine neue Serie von Tastern und Schaltern mit kapazitiver Sensor-Technologie auf den Markt. Mit dieser neuen Produktfamilie verfolgt SCHURTER den neuesten Technologietrend für Taster und führt neue innovative Funktionen ein. Mit dem eleganten und modernen Aussehen sind diese neuen Produkte die perfekte Wahl, wenn es um ein hochwertiges und ästhetisches Erscheinungsbild geht. Neben vorkonfigurierten Standardvarianten gibt es eine breite Auswahl an Gehäuse- und Funktionsoptionen zur Auswahl, mit denen der Taster oder Schalter an die individuellen Anforderungen und Wünsche der Kunden angepasst werden kann.
Mehr Informationen (977 KB) topSCHURTER Serie 6600-5 mit integrierten Lichtleitern, 01.03.2017
IEC-Geräte-Einbausteckdose mit Statusanzeige
SCHURTER wertet einen Klassiker auf: Die neuen IEC-Geräte-Einbausteckdosen der Serie 6600-5 sind mit passgenauen integrierten Lichtleitern erhältlich, welche frei konfigurierbar via LED zur Statusanzeige angesteuert werden können. Eine intelligente, platz- und kostensparende Lösung für die Bedürfnisse der Data Center-, IT- und Telecom-Branche.
Mehr Informationen (286 KB) topGerätesteckverbindung mit Schutzgrad IP 67 und IP 69K , 28.02.2017
Neue wasserdichte IEC-Gerätesteckverbindung
SCHURTER präsentiert die neue wasserdichte IEC Gerätesteckverbindung bestehend aus dem Gerätestecker Typ 4761 und der anschliessbaren Gerätesteckdose Typ 4762. Mit dem hohen Schutzgrad IP 67 bzw. IP 69K eignet sich diese Steckverbindung perfekt zur Stromzuführung bei Geräten, die in rauer Umgebung oder im Aussenbereich eingesetzt werden.
Mehr Informationen Typ 4761 (324 KB) Mehr Informationen Typ 4762 (324 KB) topRundsteckverbinder von ESCHA neu im Programm , 30.04.2016
Rundsteckverbinder M8 | M12 | M23 von ESCHA
Seit über 30 Jahren entwickelt, fertigt und vermarktet die ESCHA Gruppe qualitativ hochwertige Steckverbinder. Der Einsatz erfolgt in der Automatisierungstechnik sowie im Maschinen- und Anlagenbau. Das sehr umfangreiche Fertigungsprogramm bietet innovative Standardanschlusstechnik in den Schutzklassen IP67, IP68 und IP69. Ab sofort auch bei uns im Programm
topVentilsteckverbinder von ESCHA neu im Programm , 30.04.2016
Ventilsteckverbinder von ESCHA
ESCHA fertigt seit vielen Jahren auch hochwertige Ventilsteckverbinder in allen Bauformen wie VA, VAA, VAAG, VB, VBI, VC und VCI. Es stehen neben der Normalausführung auch Adaptertypen auf M12x1 und Doppelventilsteckverbinder zur Verfügung. Ab sofort auch bei uns im Programm.
topEinzelklemmen SM99 und SR99 mit Push-In-Technik , 25.02.2016
Kompakte Bauform und höchste Flexibilität beim Leiterplatten-Design
Die neuen Einzelklemmen SM99 und SR99 von METZ CONNECT haben eine sehr kompakte Bauform bei einem Anschlussquerschnitt von bis zu 1,5 mm². Durch die Push-in-Technik für die Drahteinführung und den großen Fingerdrücker für die Drahtentriegelung besitzen sie den perfekten Bedienkomfort. Außerdem bieten sie eine sehr hohe Anschlusssicherheit durch eine Drahtanschlussanzeige und einen Prüfabgriff zur Durchgangsprüfung. Die reflowfähigen und Tape & Reel verpackten Einzelklemmen bieten zudem höchste Flexibilität im Leiterplatten-Design, da sie als Einzelpole frei auf der Leiterplatte platziert werden können. Die SM99 und SR99 können also in nahezu allen Applikationen in der Industrie- und Gebäudeautomation eingesetzt werden.
Mehr Informationen (628 KB) topSteckbare 2-reihige Federklemme für Reiheneinbaugeräte , 16.02.2016
SP995 bietet je Pol zwei Anschlußmöglichkeiten
Die SP995 ist die perfekte Federkraftklemme für Reiheneinbaugeräte. Neben den allgemeinen Vorteilen, wie hohe Kontaktsicherheit und eine kurze Montagezeit durch die Push-in-Technik, gibt es speziell beim Einsatz in Reiheneinbaugeräten noch einen entscheidenden Vorteil: Die Industrieautomation fordert oft zwei Anschlussmöglichkeiten. Hierzu bietet die SP995 zwei Federklemmenanschlüsse pro Pol mit einem Anschluß-Querschnitt bis 2 x 2,5 mm².
Datenblatt (519 KB) topMCS 30 und PSE mit RGB-Ringbeleuchtung , 05.02.2016
Taster mit spannungsvariabler RGB-Beleuchtung
Die Ansteuerung der einzelnen Farben bei den Tastern der Serien PSE und MCS30 sind besonders einfach zu realisieren. Drei farbcodierte Litzen dienen für die Ansteuerung der Farben rot, grün und blau. Es können somit auch ohne Controller weitere Farben wie Cyan, Magenta, Gelb und Weiss gemischt werden. So lassen sich je nach Schaltung 7 unterschiedliche Farben einstellen. Für Statusindikationen analog einer Ampelsteuerungen in den Farben rot, grün und gelb wird auch eine RGY-Variante angeboten. Der variable Eingangs-Spannungsbereich zwischen 5 und 28 VDC bietet dabei eine große Flexibilität. Der Gestaltungsspielraum und der Einsatzbereich werden damit erheblich erweitert. Die PSE Taster mit Multicolor-Ringbeleuchtung sind in den Durchmessern 22, 24, 27 und 30 mm sowie in Edelstahl- oder eloxiertem Aluminiumgehäuse verfügbar. Der Piezo-Taster besitzt keine beweglichen Teile und ist damit staub- und wasserdicht nach IP69K. Der Taster eignet sich dadurch ideal für hygienerelevante Anwendungen in der Medizintechnik oder Lebensmittelverarbeitung. Ebenso eignen sich die PSE-Taster mit ihrer hohen Robustheit gegen mechanische Einwirkung (IK-Werte von 02 bis 06 je nach Ausführung) für den Einsatz in stark frequentierten Bereichen oder in Aussenanwendungen.Der Drucktaster MCS 30 ist im Durchmesser 30 mm in Zinkdruckguss oder Edelstahl erhältlich. Mit dem IK-Wert 05 ist er eine robuste Alternative und bietet ebenso hohen Schutz gegen das Eindringen von Flüssigkeiten und Staub nach IP65. Er verfügt über einen mechanischen Hub beim Schalten und bietet damit gegenüber dem PSE ein klares haptisches Feedback bei der Betätigung. Der MCS 30 hat eine Lebensdauer von einer Million Betätigungen, während die PSE Serie eine Lebensdauer von20 Millionen Betätigungen aufweist.
topIEC-LOCK-C13 jetzt auch feldkonfektionierbar , 20.11.2015
Bietet viel Flexibilität bei der Kabelauswahl
Der neue IEC-LOCK "Rewireable" ist der weltweit erste feldkonfektionierbare C13-Stecker mit Verriegelung. Da er zusammen mit jedem handelsüblichen Einbau-Gerätestecker C14 funktioniert, ist er ideal als Nachrüstlösung geeignet. Der rote gut zugängliche Entriegelungsmechanismus unterscheidet den Steckverbinder deutlich sichtbar von Standardausführungen ohne Verriegelung. Die LSZH-Klassifizierung (low smoke zero halogen) ermöglicht zusammen mit halogenfreien Leitungen auch den Einsatz der IEC-LOCK-Technik in kritischen Umgebungen.
Download (360 KB) topEinzug in unseren Anbau , 26.06.2015
Doppelte Lagerfläche seit Juni 2015
Nach dem Einzug in unseren Neubau im Sommer 2010 wurde es schnell wieder zu eng, besonders im Lager. Daher haben wir uns im Herbst 2014 für einen Anbau entschieden, den wir bereits im Juni 2015 beziehen konnten. Durch die Verdoppelung der Lagerfläche können wir unseren Kunden auch in Zukunft eine bestmögliche Lieferperformance bieten.
topSCHURTER AMT Touchscreen, 30.01.2015
Kapazitive und analog-resistive Touchscreen in vielen unterschiedlichen Ausführungen
Kapazitive und analog-resistive Touch Screens finden Ihren Einsatz in der Automatisierungs- und Steuerungstechnik, in der Medizintechnik, in mobilen Geräten sowie in Analysesystemen. Weitere Anwendungsgebiete sind Industrie-PC, Geräte im Bereich der Fahrzeugdiagnose, Kassensysteme, der Fitnessbereich, Verkaufsautomaten und Informationsterminals. Diese breitgestreuten Anwendungen mit ihren spezifischen Anforderungen erfordern unterschiedliche Technologien und Konstruktionen. Zu beachten sind auch die speziellen Einbauarten, die dem anspruchsvollen Umfeld der jeweiligen Anwendung gerecht werden.
Kapazitive Touchscreen (210 KB) Analog-resistive Touchscreen (198 KB) topBewährtes IEC-LOCK-System in neuer Bauform , 02.01.2014
Besonders gut geeignet für enge Einbauverhältnisse
Das bewährte IEC-LOCK-System ist ab sofort auch in einer weiteren Bauform IEC-LOCK+ erhältlich. Diese Ausführung ist besonders gut geeignet für enge Einbauverhältnisse. Der Verriegelungsmechanismus lässt sich in allen Einbaupositionen optimal bedienen. Ein weiterer Vorteil ist die gute Erkennbarkeit der Sonderfunktion.
Download (939 KB) topBOPLA-Gehäuse in großer Auswahl , 01.08.2013
Für jede Anwendung das richtige Gehäuse
Die BOPLA-Produktpalette im Gehäusebereich, die wohl größte der Branche, reicht von Hand-, Tisch- und Pultgehäusen über Wandgehäuse hin zu 19"-Applikationen. Ab sofort neu bei uns im Programm.
Download (1.82 MB) topSchneid-Klemm-Leitungverbinder , 11.09.2012
Schnelle und zuverlässige elektrische Verbindungen
Zur Auswahl stehen Schneid-Klemm-Verbinder für Inline-Verbindungen (I-Typ) und Abzweigverbindungen (T-Typ) in jeweils 5 Baugrößen für Leiterquerschnitte zwischen 0,14 und 4,00mm² (AWG 27 bis AWG 10). Entsprechend der jeweiligen Baugröße sind die Klemmen zwischen 3A und 30A belastbar. Die Verbinder kontaktieren sicher an 4 Punkten (Baugrößen 1 und 2) bzw. 6 - 7 Punkten (Baugrößen 3 bis 5).
Download (439 KB) topSCHURTER V-Lock , 28.02.2011
Abziehsicherung für IEC-Netzsteckverbindungen
Mit dem System V-Lock bietet SCHURTER eine attraktive und einfache Lösung, um ein unbeabsichtigtes Ausziehen der Gerätesteckdose zu verhindern. Verschiedene Gerätestecker, Kombielemente und mehrere länderspezifische Netzkabel sind in dieser optionalen Variante verfügbar. Das V-Lock Verriegelungssystem kann bei 10A und 16A Netzsteckverbindungen nach IEC 60320 integriert werden. Bei diesem System rastet die Steckdose mit einem Nocken in die dafür vorgesehene Öffnung (Notch) im Gerätestecker ein und verhindert so ein unbeabsichtigtes Ausziehen des Netzkabels. Der Vorteil dieses Systems liegt darin, dass keine gerätesteckdosen-spezifischen Bügelsysteme oder Rückhaltebriden adaptiert und montiert werden müssen. Die Verrastung wird durch Fingerdruck auf den Entriegelungshebel wieder freigegeben. Dieser ist dank seinem leuchtend hellen Gelb gut erkennbar und unterscheidet dieses System von herkömmlichen Netzsteckverbindungen. Die Auszugskraft ist dadurch mindestens 200 N. Typische Anwendungsgebiete sind medizinische Geräte, Analyse- und Laborgeräte, Telecom- und IT-Geräte, Stromverteilschienen oder Radio+TV Studios.
Weitere Informationen: Download (684 KB) topKaltgerätestecker-System IEC-Lock , 16.08.2010
Abziehsichere IEC-Kaltgerätesteckdosen
Die abziehsicheren IEC-Lock-Kaltgerätesteckdosen verriegeln automatisch beim Einstecken und können nicht unbeabsichtigt oder durch Vibration gelöst werden. Gelöst wird die Verbindung wieder durch Drücken des roten Verriegelungshebels. Das IEC-Lock-System ist kompatibel mit allen handelsüblichen IEC-Netzeingängen und als Einbau-Gerätesteckdose Typ F und fertig konfektionierte Geräteanschlussleitung mit Gerätesteckdose C13 erhältlich. Neben Ausführungen mit EU-Schukostecker stehen auch Varianten mit USA-, UK- und CH-Netzstecker sowie Leitungen mit Gerätestecker Typ E und mit offenem Ende zur Verfügung.
Weitere Informationen: Download (479 KB) topWir sind umgezogen , 01.07.2010
Neubau an der James-Watt-Strasse
Ende Juni wurde unser Neubau fertiggestellt. Unsere neue Adresse ab 01.07.2010: James-Watt-Strasse 8, 33334 Gütersloh. Wir möchten damit unseren Service weiter verbessern und stehen Ihnen mit einer größeren Lagerfläche und einer damit verbundenen bestmöglichen Lieferperformance zur Verfügung.
topSolarsicherung bei Schurter neu im Programm , 23.02.2010
Solarsicherung ASO mit flinker Charakteristik und Sicherungshalter FSO
Schurter führt die neue Solarsicherung ASO und den Sicherungshalter FSO mit flinker Charakteristik zur Absicherung von Photovoltaik und ähnlichen DC-Anwendungen ein. Die neue Produktfamilie erweitert das strategische Segment "Erneuerbare Energien“ mit einer 1000 VDC-Sicherung im Bereich von 1 A bis 30 A und einem berührungssicheren Sicherungshalter FSO. Die immer grösser werdenden Photovoltaikanlagen machen Absicherungen in diesen Grössenordnungen nötig. Diese Hochleistungssicherung hat kompakte Abmessungen von 10.3x38 mm. Die ASO Hochleistungssicherung schützt PV-Module, Zuleitungen und ähnliche DC-Anwendungen vor verheerenden Folgen von Kurzschlüssen im Niedrigstrom-Bereich, in Systemen bis 1000 VDC. Die angewendete Wire-Bonding Technologie erlaubt einen stabilen und zuverlässigen Betrieb bei Umgebungstemperaturen von -40°C bis 85°C. Die ASO Sicherung wurde speziell entwickelt zum Schutz von DC-Kurzschlüssen und Überspannungen bei PV-Anlagen, Wechselrichtern, Batterie-Ladereglern und Sammelschienen. Der berührungssichere Sicherungshalter FSO ist für die Montage auf DIN-Schienen in Sammelschienen-Schränken von netzgekoppelten- oder Insel-PV-Anlagen ausgelegt. Die Produkte verfügen über die cURus Zulassung, sind RoHS konform und halogenfrei.
topNeuer Metalltaster mit patentierter Keramikoberfläche , 19.05.2009
Metalltaster mit resistenter vollflächig hinterleuchteter Betätigerfläche
Der neue Metalltaster MSM CS von SCHURTER ist mit einem Betätiger aus widerstandsfähiger Keramik ausgestattet. Keramik wird erstmalig zur Herstellung einer Bedientaste verwendet und ist für diese Anwendung von SCHURTER patentiert. Das Material ist kratz-, abrieb- und schlagfest sowie chemisch resistent, beschriftbar und lichtdurchlässig. Ausgestattet mit diesen vielfältigen Eigenschaften bietet der Taster MSM CS völlig neue Einsatzmöglichkeiten. Bei dem unbeleuchteten Taster ist die Betätigeroberfläche weiß. Die Standard- oder kundenspezifischen Beschriftungen sind schwarz und direkt in das Keramikmaterial eingebracht. Aufgrund des Basismaterials und des Beschriftungsverfahrens sind die Beschriftungen kratzfest und beständig gegen die üblichen Reinigungsmittel. Bei der beleuchteten Ausführung des Tasters ist die Bedienfläche vollflächig homogen ausgeleuchtet. Auch bei dieser Variante kann der Betätiger beschriftet werden. Die Positiv-Beschriftung ist schwarz; bei der Invers-Beschriftung erscheint die Beschriftung in der gewählten Beleuchtungsfarbe. Der Taster ist aufgrund seines geringen Frontaufbaus von 1,7 mm, der Schutzklasse IP69K sowie der hohen Schlagfestigkeit äußerst robust und vor Vandalismus geschützt. Der MSM CS ist in den Einbaumaßen 19 und 22 mm erhältlich. Unterschiedliche Kontakttypen decken einen Bereich für die zulässige Schaltspannung von 30 VDC bis 250 VAC ab, Schaltströme sind von 0,1 bis 10 Ampere zulässig. Für die schnelle Verkabelung ist der MSM CS mit Flachsteckanschlüssen ausgeführt. Die Kabel werden an den Mikroschalter gesteckt, danach wird dieser einfach auf den zuvor eingeschraubten Taster aufgesteckt.
topDistanzbolzen neu im Verkaufsprogramm, 30.01.2009
Qualitäts-Distanzbolzen "Made in Germany" in vielfältigen Bauformen und Materialien
Wir haben unser Verkaufsprogramm erneut erweitert und bieten ab sofort auch Distanzbolzen in unterschiedlichsten Materialien und Bauformen an. Sie erhalten hochwertigste Qualität "Made in Germany". Gefertigt wird das komplette Programm von einem namhaften Hersteller mit langjähriger Erfahrung aus den Materialien Messing, Stahl, Aluminium und Polyamid sowie Material-Mix-Ausführungen aus Polyamid-Messing und Poystyrol-Stahl. Auch kundenspezifische Ausführungen sind machbar.
Weitere Informationen: Download Katalog (2,16 MB) topGeräteschutzschalter TA35, 16.05.2008
Thermischer Geräteschutzschalter 1-, 2- oder 3-polig in kompaktem und attraktivem Design
Mit der Serie TA35 bietet SCHURTER eine neue Generation von Geräteschutzschaltern an. Sie zeichnen sich durch kompakte Bauform und attraktives Design aus. Für die beleuchtete oder unbeleuchtete Wippe steht eine grosse Anzahl von Farben und Symbolen zur Auswahl. Das Schaltergehäuse ist für rationelle Schnappmontage in Plattendicken von 1 bis 4 mm konzipiert. Die Kontaktierung erfolgt über Steckanschlüsse von 6.3 x 0.8 mm. Der TA35 bietet die Funktionen eines Geräteschalters wie auch einen thermischen Überstromschutz. Es sind fein abgestufte Nennströme von 0.05 A bis 20 A für die 1- und 2-poligen Typen, beziehungsweise 0.05 A bis 12 A für die 3-polige Ausführung lieferbar. Eine optionale Schutzhaube bietet einen Schutzgrad von IP 65, wodurch sich der Schutzschalter für einen Geräteeinsatz in rauer Staub- oder Spritzwasserumgebung eignet. Typische Anwendungen sind Laborgeräte für Medizin oder Chemie, Holz- und Steinbearbeitungsgeräte, Baumaschinen, Stromgeneratoren, Reinigungsgeräte oder Geräte für die Lebensmittelverarbeitung. Die Geräteschutzschalter sind nach den internationalen Normen IEC 60934, UL 1077, CSA C22.2 235 und CQC GB 17701 zugelassen. Weitere Informationen oder Muster erhalten Sie unter www.merschjohann.com
topEffizient filtern im Gigahertz Bereich, 28.04.2008
5150 – neuartiger IEC Gerätestecker mit Netzfilter basierend auf X2Y® Technologie dämpft bis über 1 GHz
Schurter präsentiert als Weltneuheit einen Gerätestecker für einfache und universelle EMV im Hochfrequenzbereich. Dessen Netzfilter basiert auf der X2Y® Filter-Technologie. Die Serie 5150 verfügt über breitbandige Dämpfungseigenschaften bis über 1 GHz und kombiniert diese mit der einfachsten und universellsten Stromzuführung. Diese Integration und die Kompaktheit stellt eine einfache, sichere und kostengünstige Alternative zu existierenden Lösungen dar und eröffnet neue Wege in der Hochfrequenzfilterung. Mit der Serie 5150 weitet SCHURTER den Einsatzbereich der X2Y® Filter-Technologie auf die EMV bei Stromzuführungen aus. Diese Filtertechnologie vereint die X- und Y-Kondensatoren eines typischen Netzfilters in einer Komponente. Dadurch entfallen die Kondensatoranschlüsse und die parasitären Impedanzen reduzieren sich auf ein Minimum. Das Resultat: breitbandige Dämpfung bis in den höchsten Frequenzbereich. Die Komponente ist mit einem C14 Gerätestecker ausgerüstet und äusserst kompakt. Mit der doppelten Abschirmung und dem breiten Metallflansch eröffnet die Serie 5150 neue Wege in der Stromzuführung von HF kritischen Anwendungen und kann als Alternative zu Durchführungs- und mehrstufigen Filtern dienen. Als Anwendungsbeispiele können hier Geräte der Messtechnik, Datenverschlüsselung, Medizintechnik, IT- und Telekommunikation genannt werden. Die Filter sind für Front- und Rückwandmontage ausgelegt und decken den Strombereich bis 10 A / 15 A ab. Für Medizinanwendungen bietet Schurter eine Version mit reduziertem Ableitstrom an. Die Baureihe hat die ENEC und cURus Zulassungen und ist geeignet für Büro- und Medizinalanwendungen gemäss IEC/EN 60950 bzw. 60601-1.
topPSE mit erweiterter Dichtigkeitsschutzklasse IP69K, 12.02.2008
Mit der Dichtigkeitsschutzklasse IP69K ermöglicht SCHURTER ein erweitertes Einsatzspektrum der bewährten PSE-Familie
Die Schutzklasse IP69K ermöglicht den hermetisch dichten Piezotastern von SCHURTER den Einsatz in Bereichen, die regelmäßig mit Hochdruckreinigern gereinigt oder desinfiziert werden. Einsatz finden sie bei Anwendungen mit hoher Verschmutzung und rauer Umgebung sowie in Industrieapplikationen in den Bereichen Nahrungsmittelverarbeitung, Gastronomie und Transport.
SCHURTER Piezotaster haben eine außergewöhnlich hohe Lebensdauer von mehr als 20 Mio. Schaltzyklen. Aufgrund Ihres Edelstahl- oder Metallgehäuses sind sie sehr robust. Standardmäßig stehen die Einbaudurchmesser 16, 19, 22, 24, 27 und 30 mm zur Verfügung. Zur Realisierung individueller Designanforderungen sind weitere Einbaudurchmesser, Materialien, Farben und Formen erhältlich.
Ab einem Einbaudurchmesser von 22 mm besteht die Option eine Punkt- oder Ringbeleuchtung zu integrieren. Bei Geräten mit Nachtdesign wird durch die Beleuchtung die Betätigungsfläche optisch gekennzeichnet. Ebenfalls kann die Ringbeleuchtung zur optischen Rückmeldung (Feedback) oder zum Anzeigen des Schaltzustandes (Ein/Aus) genutzt werden. Für die Beschriftung der Betätigungsfläche auf der eigenen Laserbeschriftungsanlage stehen zahlreiche Standardbeschriftungen zur Auswahl. Kundenspezifische Beschriftungen und Symbole werden realisiert.
topECO – für leistungsfähige Stromzuführung, 25.01.2008
5130 – Ökonomische und ökologische EMV
mit IEC Gerätestecker-Kombielementen von Schurter
Die neuen IEC-Gerätestecker mit Netzfilter, Serie 5130 ECO Design, erfüllen die steigenden Anforderung von IT-, Medizin-, und Industrieanwendungen. Das ECO Design garantiert Kosteneinsparungen, maximale Performance und ökologische Effizienz.
Die Serie 5130 kombiniert einen C20 IEC Gerätestecker mit Netzfilter für 16 A oder 20 A. Der breite Metallflansch wirkt sich positiv auf die Gehäusekontaktierung aus und stellt eine optimale Filter- und Schirmwirkung sicher. Neben der Standardversion bieten wir Medizinalfilter mit Leckströmen, sowie Ausführungen mit X1- und Y1-Kondensatoren für erhöhte Spannungsfestigkeit an. Neben der herkömmlichen Schraubmontage erlauben die Schnapp- und Nietmontage sowie die rückseitigen Montage mit den integrierten Gewinden eine Optimierung des Montageprozesses. Die elektrische Verdrahtung erfolgt mit Steckanschlüssen.
Die steigende Funktions- und Leistungsdichte der heutigen IT-, Medizin- und Industrieanwendungen führt zu einem höheren Energieverbrauch. Mit der Serie 5130 ECO bietet Schurter die optimale Lösung: kompromisslos in Bezug auf die Leistungsdaten, gleichzeitig kostenoptimiert, kompakt und umwelttechnisch fortschrittlich. Die Baureihe hat die ENEC und cURus Zulass
topFachartikel RIA CONNECT: THR und SMT, was ist das? 20.12.2007

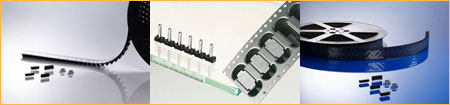

Through Hole Reflow:
Was ist tatsächlich damit gemeint?
Through Hole bezeichnet die Durchsteckmontage, bei der bedrahtete Komponenten durch Kontaktlöcher auf die Leiterplatte gesteckt und anschließend verlötet werden. Reflow ist ein Weichlötverfahren, das für das Löten von SMT-Bauteilen entwickelt wurde. Through Hole Reflow kombiniert die beiden Verfahren, damit Leiterplatten mit Mischbestückung in einem Arbeitsgang gelötet werden können. THR-Komponenten lassen sich relativ einfach in eine vorhandene Reflow-Fertigungsstraße implementieren. Wie die Teile auf der Leiterplatte bestückt werden, ist durch den Verarbeiter frei wählbar: Teile können angesaugt oder durch Greifer bestückt werden. In jedem Fall werden die Komponenten aber in einer automatengerechten Verpackung, vorzugsweise Tape on Reel, geliefert. Diese Art der Komponentenbestückung spart Zeit und Kosten und trägt so dazu bei, den Standort Europa zu sichern. Selbstverständlich sind THR-Komponenten anders konstruiert als Wellenlötkomponenten. So muss z. B. der Kunststoff höheren Löttemperaturen standhalten und der Wärmefluss an die erforderliche Lötstelle ohne Behinderung gelangen. Ebenso wie THR-Komponenten einem speziellen Design unterliegen, sind auch die Leiterplatten speziell dafür auszulegen. So sind für THR- Komponenten ausschließlich durchkontaktierte Bohrungen mit Restringen auf beiden Seiten zu verwenden. Die Bohrlochdurchmesser sollten 0,10 bis 0,25 mm größer sein als die Stiftdiagonalen bzw. die Stiftdurchmesser. Der Durchmesser des Restrings sollte um ca. 0,6 mm größer als die Bohrung sein.
Der Lötpastenauftrag erfolgt mittels Schablone oder Dispenser, dabei ist darauf zu achten, dass die Bohrungen mit genügend Lötpaste gefüllt sind. Die letzte Phase ist dann der Reflow-Lötprozess an sich. Die Leiterplatte wird durch den Ofen transportiert und kommt dabei langsam auf die gewünschte Löttemperatur, die standardmäßig zwischen 240 °C und 290 °C liegt, und anschließend wieder auf Raumtemperatur abgekühlt wird. Bei dieser Temperatur wird die Lötpaste flüssig und füllt durch die Kapillarwirkung die Bohrung und verlötet die THR-Komponente mit der Leiterplatte. Eine saubere und gute Lötung hat stattgefunden, wenn ein Lötmeniskus auf der Lötseite und auch auf der Komponentenseite zu finden ist.
RIA CONNECT bevorzugt überstehende Pins, da die Inspektion der Lötmenisken auf der Lötseite immer möglich ist, jedoch die Bauteilseite oftmals aufgrund der Bauteildichte schlecht bzw. gar nicht inspiziert werden kann.
Surface Mount Technology: was ist das?
Hier handelt es sich um Komponenten, deren Pins auf der Oberfläche der Leiterplatte und nicht durch die Leiterplatte gelötet sind. SMT-Komponenten unterliegen somit anderen Anforderungen und sind auch anders konstruiert als bedrahtete Bauteile. Diese nehmen meistens mehr Platz auf der Leiterplatte als bedrahtete Komponenten ein. Die Leiterplatte unterliegt den üblichen SMT-Designregeln. Die jeweils vom Hersteller vorgeschlagene Pad-Geometrie sollte unbedingt verwendet werden. Große Kupferflächen sollten nicht direkt angeschlossen werden. Das Reflow-Verfahren ist ähnlich wie für die THR-Komponenten. SMT/THR-Lötverfahren unterscheiden sich hauptsächlich in der geringeren mechanischen Belastbarkeit nach dem Löten. Aus diesem Grund sollten SMT-Komponenten immer mechanische Verankerungspunkte aufweisen. SMT-Komponenten benötigen zwar auf der Bauteilseite mehr Platz, jedoch auf der Lötseite nur für mindestens 2 Verankerungspunkte. RIA CONNECT ist der Meinung, dass die THR- bzw. SMT-fähigen Anschlusskomponenten, die heute zur Verfügung stehen, sich ohne größere Schwierigkeiten in moderne Reflowprozesse integrieren lassen. Richtig eingesetzt können diese Komponenten einen wichtigen Beitrag zur Optimierung der Herstellkosten von elektronischen Baugruppen leisten.

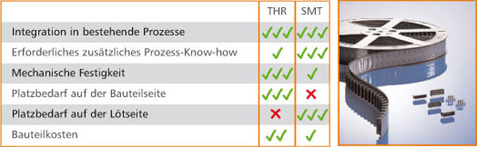

Vergleich der Verfahren
top
MSM LA, 26.11.2007
Robuster vandalengeschützter Schalter MSM LA
Als Ergänzung zur bestehenden Produktfamilie MSM gibt es den robusten Metalltaster jetzt auch als Schalter. Der Schaltzustand (EIN / AUS) ist durch die gerastete Stellung des Betätigers einfach zu erkennen. Im ausgeschalteten Zustand ist die Betätigerposition vorstehend und im geschalteten Zustand vertieft zum Gehäuse. Dadurch wird eine bedienerfreundliche Betätigung sichergestellt und gleichzeitiges unbeabsichtigtes Schalten, wie z. B. durch das Anlehnen von Gegenständen, verhindert. Der Schalter ist mit zwei galvanisch getrennten Kontakten ausgeführt und kann somit für einpolige und zweipolige Schalterlösungen verwendet werden. Der Einsatz des MSM LA ist bei einer Betriebsspannung von 30 VDC bis zu 250 VAC bei einem max. Schaltstrom von 12 A möglich. Der Schalter ist für die Einbaudurchmesser 19 und 22 mm erhältlich und für den Einsatz in einem Temperaturbereich von -25 °C bis zu + 85 °C geeignet. Mit der Schutzklasse IP67 ist der Schalter für den Einsatz in einem großen Anwendungsspektrum geeignet. Das Design des neuen Typ MSM LA wurde von der bestehenden Produktlinie übernommen. Zusätzlich ist eine ringbeleuchtete Variante erhältlich, bei der durch Ansteuern der Beleuchtung die Anzeige des Schaltzustands möglich ist oder die Beleuchtung für Nachtdesign aktiviert wird. Der Schalter findet Einsatz in der Industrieautomation, Lebensmittelverarbeitung, Personentransport und Medizintechnik sowie bei Messgeräten, Informationsterminals, Verkaufsautomaten und Bedieneinheiten.
topFür eine störungsfreie und zuverlässige Gleichstromversorgung, 15.10.2007
Optimierte Filter für Gleichstrom- anwendungen von SCHURTER
SCHURTER ergänzt sein Sortiment mit Filtern für Gleichstromanwendungen und lanciert die Baureihen FMEB und FMEC. Diese Filter sind speziell für DC-Anwendungen optimiert. Die technischen Eigenschaften eröffnen den Baureihen ein breites Einsatzgebiet.
Die Filter sind für Nennströme bis 30 A bei 80 VDC ausgelegt. Typische Anwendungen befinden sich in von Gleichspannung gespiesenen Infrastrukturanlagen von IT und Telekommunikation. Im Schaltschrank- und Steuerungsbau der Sparten Automation, Maschinenbau und Transport entstören die Filter Steuer- und Kommunikationsstromkreise und garantieren so einen zuverlässigen Betrieb.
Die FMEB Filterreihe ist für eine maximale Betriebsspannung von +80 VDC, die Serie FMEC für zwei Polaritäten mit maximal ±80 VDC ausgelegt.
Standardmässig ist die Primärseite mit Klemmanschlüssen, die Sekundärseite Steckanschlüssen ausgerüstet. Das Aluminiumgehäuse verfügt über Montagelaschen, über welche sich das Filter festschrauben lässt. Die Filter FMEB und FMEC sind nach ENEC und UL/CSA zugelassen.
Technische Merkmale:
- Nennstrombereich: 5 – 30 A
- Nennspannung: FMEB +80 VDC, FMEC ±80 VDC
- Anschlüsse: Klemmen (primär), Steckanschlüsse 6.3 x0.8 mm (sekundär), weitere Anschlusskonfigurationen auf Anfrage
- Zulassungen: ENEC, cURus
Metalltaster mit zweipoligem Schaltkontakt, 31.8.2007
SCHURTER erweitert die Metalltasterreihe MSM um eine Variante mit einem zweipoligen Kontaktsystem
Der neue Taster MSM DP ist mit zwei galvanisch getrennten Schaltkontakten aufgebaut. Diese können wahlweise als Öffner, Schließer oder Wechsler eingesetzt werden. Die typischen Anwendungsgebiete für den MSM DP sind Geräte, bei denen zwei getrennte Schaltkontakte zum potentialfreien Anschluss an die Stromversorgung benötigt werden. Weiterhin findet er Anwendung in Applikationen mit der Anforderung eines zusätzlichen 2. Kontakts für einen Sicherheitsschaltkreis. Typische Einsatzgebiete sind Notruftasten, bei denen zum einen der Steuerkreis geschaltet und zusätzlich ein zweiter Schaltkreis zur Notrufweiterleitung aktiviert wird.
Der Taster ist aufgrund seines geringen Frontaufbaus von 1,7 mm, der Schutzklasse IP67 sowie hoher Schlagfestigkeit äußerst robust und vor Vandalismus geschützt. Der MSM DP ist in den Einbaumaßen 19, 22 und 30 mm erhältlich. Die Standardvariante ist für Schaltleistungen bis zu 3 A / 250 VAC bzw. 5 A / 125 VAC ausgelegt. Zur Abdeckung weiterer Schaltleistungsbereiche sind zusätzliche Varianten auf Anfrage erhältlich. Für Anwendungen mit Nachtdesign oder als optische Statusanzeige werden punkt- und ringbeleuchtete Varianten mit verschiedenen Beleuchtungsfarben eingesetzt.
topGeschlossener Print-Sicherungshalter für Hochstromanwendungen, 20.8.2007
Vertikale Ausführung spart Platz auf der Leiterplatte
Luzern, SCHURTER lanciert als erster auf dem Markt den vertikal montierbaren geschlossenen Sicherungshalter FUA mit einer erhöhten Nennleistungsaufnahme und erhöhtem Nennstrom. Durch die 500 VAC VDE-Zulassung ist der FUA auch geeignet für 3-phasen (400 V) Anwendungen. Je nach gewähltem Kopf mit Schraubverschluss können 5x20 mm oder 6.3x32 mm Sicherungen verwendet werden.
Der neue Sicherungshalter ist RoHS konform und beim VDE für 500 VAC, 16 A und bei UL/CSA für 250 VAC, 30 A zugelassen. Die Nennleistungsaufnahme beträgt 4 W @ 16 A @ 23C, welche auf dem Markt einzigartig ist.
Der FUA ist technisch gleich wie der horizontal montierbare FUP und verfügt im Anschlussbereich über den gleichen Bohrplan. Er wird in Kartonschachteln zu 25 Stück geliefert.
Durch die 500 VAC VDE-Zulassung kann der Sicherungshalter mit 6.3x32 mm Sicherungen für 3-phasige Systeme verwendet werden. Er ist aber auch für 1-phasige Anwendungen, die mit einem Nennstrom von bis zu 16 A betrieben werden, geeignet. Das sind HLK (Heizung, Lüftung und Klima) Systeme, Stromversorgungen, Frequenzumrichter und Medizinalgeräte.
topSCHURTER stellt kleinste Sicherung vor, 28.2.2007
USF 0402 spart Platz auf der Leiterplatte
Luzern – Dezember, 2006 – SCHURTER lanciert die elektronische Chipsicherung USF 0402, welche mit ihrer superflinken Charakteristik für Nennströme bis 5 A angeboten wird. Der tiefe Spannungsfall erzeugt im Vergleich zu allen Mitbewerberprodukten wenig Verlustleistung.
Der Nennstrombereich liegt zwischen 375 mA und 5 A, die Nennspannung bei 32 VDC bis 4 A und bei 24 VDC bis 5 A. Das Ausschaltvermögen ist 35 A bei Nennspannung und das Bauteil kann bei einer Umgebungstemperatur von –55 ° C bis +125 ° C betrieben werden.
Die Sicherung ist als Überstromschutz für Sekundärschaltkreise mit DC-Spannungen bis 32 VDC entwickelt worden. Zielanwendungen sind Laptops, Multimediageräte, Mobiltelefone und andere tragbare elektronische Geräte. Das Produkt überzeugt mit seinen elektrischen Eigenschaften und der sehr kleinen Baugrösse 0402 (1.05 x 0.55 mm).
Die Markierung des Nennstromes ermöglicht eine eindeutige Produktidentifikation. Die Sicherung ist UL approbiert und besitzt auch ein CCC Zertifikat.
Das Bauteil ist RoHS-konform und ist lieferbar in Rollen zu 1000, 5000 oder 15'000 Stück.
